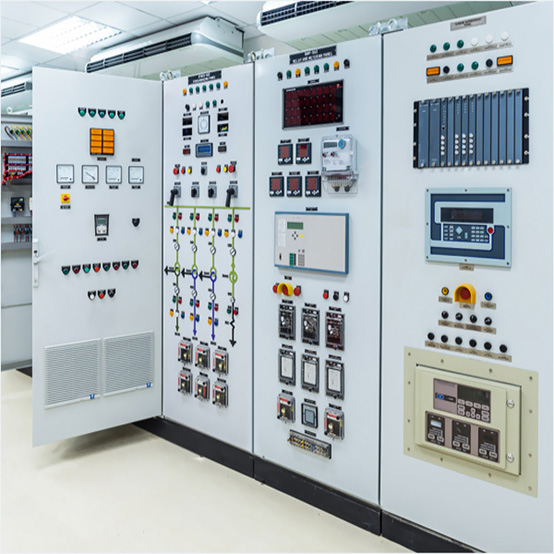

Kompanzasyon panoları, işletmenin güç kat sayısını düzeltmek için kondansatör ve ölçü aletlerinin üzerinde bulunduğu panodur. Endüktif yükler (transformatörler, balastlar, motorlar vs) reaktif güç de çekerler. İhtiyaç duyulan yerde reaktif güç üretilir. Kompanzasyon, elektrik sistemlerinin iyi bir koşulda çalışmaları için yardımcı olur. Yüklerin ve elektrik tesislerinin reaktif güç ihtiyaçlarını belirtilen yöntemlerle karşılayan kompanzasyona, reaktif güç kompanzasyonu denir.

Kompanzasyon Çeşitleri

Grup Kompanzasyonu

Grup Kompanzasyonu, bir işletmede farklı yükleri ayrı ayrı kompanze etmek yerine bir yerden kompanza etme işlemine grup kompanzasyonu denir. Örneğin motorlar ve aydınlatma sistemlerinin grup olarak kompanza edilmesi gibi.

Merkezi Kompanzasyon

Merkezi Kompanzasyon, bir işletme yükler sürekli değişiyor ve devreye girip çıkıyorsa merkezi kompanzasyon uygulanır. Merkezi kompanzasyondan beslenen yüklerin sayısı hem çok fazla hem de değişkendir. İşletmenin anlık ihtiyacına göre kapasitörlerin devreye girip çıkmaksı sayesinde effektif bir çözüm sağlanmış olur.

Merkezi Kompanzasyonun en önemli elemanı reaktif güç kontrol rölesidir. Reaktif güç kontrol rölesi sayesinde cosϕ 0.95 ile 1 arasında tutulur. Merkezi kompanzasyon ekonomik olmasının yanı sıra kullanıcılarına sistemlerini bir noktadan kontrol etme imkanı sağlamaktadır.

Bireysel Kompanzasyon

Bireysel Kompanzasyon, motor gibi sabit bir reaktif güç çeken alıcılarda bireysel kompanzasyon kullanılır. Bu kompanzasyon çeşidinde alıcıya uygun bir anahtar ile yeterli güçteki kapasitör bağlanır. Reaktif güç bu kapasitör ve ilgili yük arasındaki kabloda gidip gelir.
